Виды и особенности электрических предохранителей

Давно позади времена, когда приходилось менять предохранители в бытовых электрических приборах, а отключение питания в результате перегрузки устраняется щелчком переключателя. Однако в промышленном оборудовании, там, где используются большие мощности, требуется высокая надежность, там до сих пор пользуются плавкими предохранителями. Компонент постоянно совершенствуется, становится более надежным, наделяется улучшенными характеристиками.

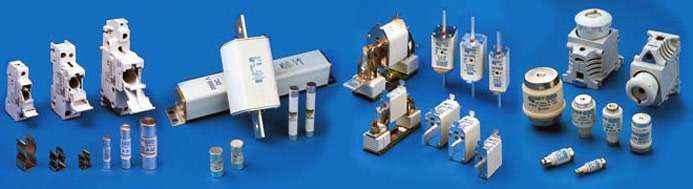

Виды предохранителей

Существуют два вида защитных элементов:

  • Плавкие предохранители (или просто предохранители);
  • Автоматические предохранители (или автоматы).

Первый отличается тем, что в их конструкции имеется элемент, который нужно менять после срабатывания. Примером такого устройства является цилиндрический предохранитель eti.

В автоматах ничего не нужно менять после срабатывания – их работоспособность восстанавливается по истечению определенного времени. В основном в данной категории используются тепловые и электрические предохранители. Причем гораздо чаще встречаются именно тепловые автоматы. Их принцип действия заключается в том, что под действием повышенного тока, пластина из биметалла нагревается и разъединяет контакты.

Принцип конструкции плавких предохранителей

Плавкие предохранители пропускает электрический ток по проводнику определенного сечения (по плавкому элементу). Если значения тока становятся выше допустимых, проводник нагревается до температуры плавления. Таким образом, цепь разрывается. Простейшие изделия устроены таким образом, что расплавленные куски проводника отпадают под собственным весом. Но если говорить о более мощных моделях, то дополнительно применяются специальные элементы (которыми чаще всего являются грузики или пружинки), чтоб максимально быстро отвести между собой расплавленные участки проводника, чтоб предотвратить электрическую дугу.

Плавкий проводник может иметь переменную или постоянную площадь сечение. В первом варианте по всей длине форма сечения проводника меняется. Таким образом, происходит гашение дуги, которая возникает при разрыве элемента. Зачастую они изготавливаются из металлической ленты. В элементах с постоянным сечением площадь, как и форма сечения проводника, остаются неизменными по всей его длине. Зачастую такие вставки изготавливаются из проволоки.
